關于CTP的直線輸出螺旋校正

2012-03-29 09:50 來源：愛司凱責編：江佳

摘要：: 針對這個平行四邊形的問題印刷配件，CTP制版設備必須要有補償校正這個失真的功能，從而使得在輸出印版產生至上而下是一條直線。

更多精彩資訊>>

小C專訪｜正博總經理范

小C專訪·煒岡股份董事

　　【CPP114】訊：如果有一天印后工藝，您拿起一張印張正對著燈光觀察，細心的您會發現，其中有一條從咬口貫穿到拖稍的直線，現在印刷出來卻變成了一條斜線，如果你遇到一個比較挑剔的買家電子監管碼，這批印品可能面臨著扣款，壞一點的話，可能買家不收貨了。此時，氣匆匆的你，跑到印刷車間電子監管碼，質問師傅，是不是紙張變形了，又或者將印版拉變形了，可印版是使用了CTP制版，孔位也使用了十字對位打孔RFID，應該很準的啦！師傅沒錯，制版人員也沒有錯，到時底問題出在哪里，出在哪里呢？

　　我們知道現在市場上大多數CTP制版機，無論是熱敏還是UV都是基于外鼓式的設計科印報告，這種以最接近印刷機的方式彎曲和夾持印版，可曝光出完全一致的高品質網點；但基于這種外鼓式的設計結構，在輸出從上至下的滿版直線時會產生X方向的直線偏移，導致直線最終曝光至印版后是一條斜線，通俗地說如果要曝光一個矩形高寶，而現在曝光出來的是一個平行四邊形，對于一般的紙張印刷品，這個偏差可以忽略不計，但對于質量要求比較高的印刷品，這個偏差可能會很給你造成具大的損失。

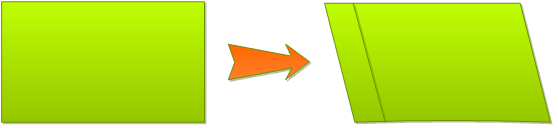

圖1：矩形——平行四邊形

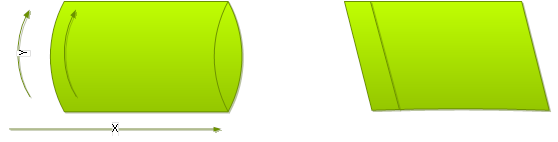

圖2：曝光掃描——印版結果

　　針對這個平行四邊形的問題印刷配件，CTP制版設備必須要有補償校正這個失真的功能，從而使得在輸出印版產生至上而下是一條直線。

　　愛司凱的研發工程師一早已知道了這個問題的存在，從而一早就研發了這個直線輸出螺旋校正功能，工程們通過精確的計算，將這個功能無縫地嵌入到設備控制中柯尼卡美能達，讓用戶在輸出印版時，實現最完美的直線。
